Jakarta - ifixit coba bongkar Note 10+. Lantaran mengusung desain jeroan mirip iPhone, mereka nilai ponsel ini suli diperbaiki. Yuk lihat isi ponsel anyar Samsung itu.
FotoINET
Ketika Galaxy Note 10+ 5G Dipreteli
Pool - detikInet
Senin, 26 Agu 2019 08:29 WIB

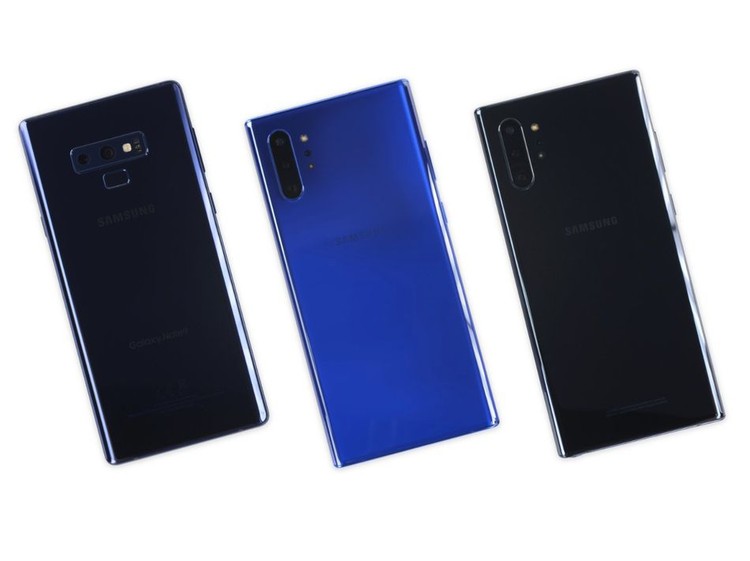

Ponsel yang dibongkar ifixit adalah Galaxy Note 10+ 5G. Foto: ifixit

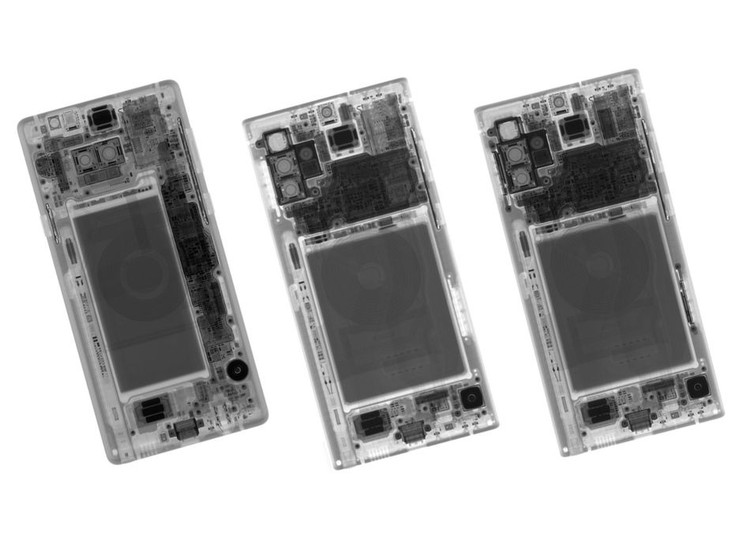

Beginilah ketika di x-ray. Foto: ifixit

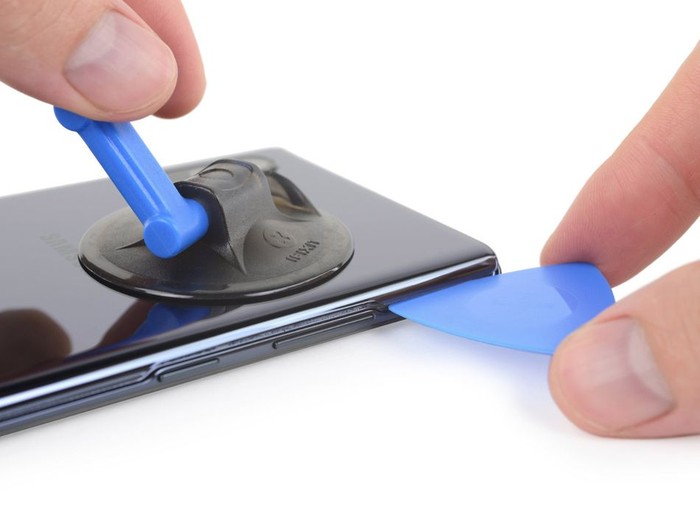

Karena menggunakan lem perekat, ifixit harus menggunakan peralatan tambahan untuk membuka Galaxy Note+ 5G. Foto: ifixit

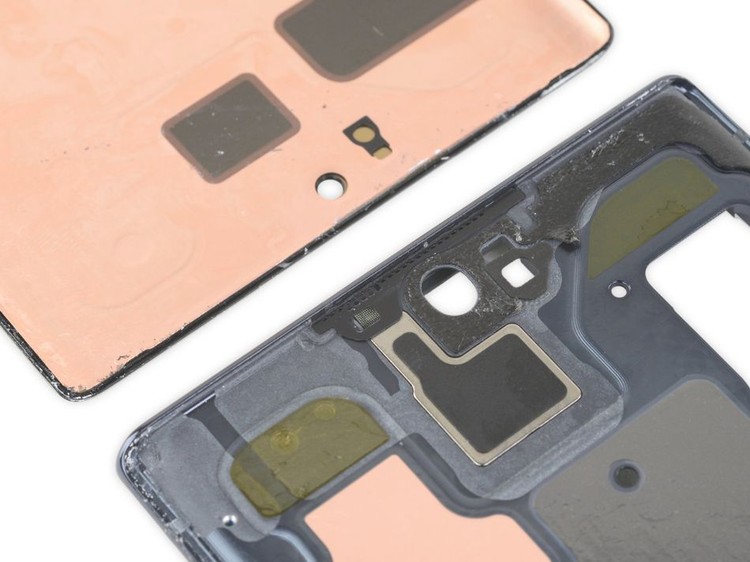

Ketika Galaxy Note 10+ 5G berhasil dibuka. Foto: ifixit

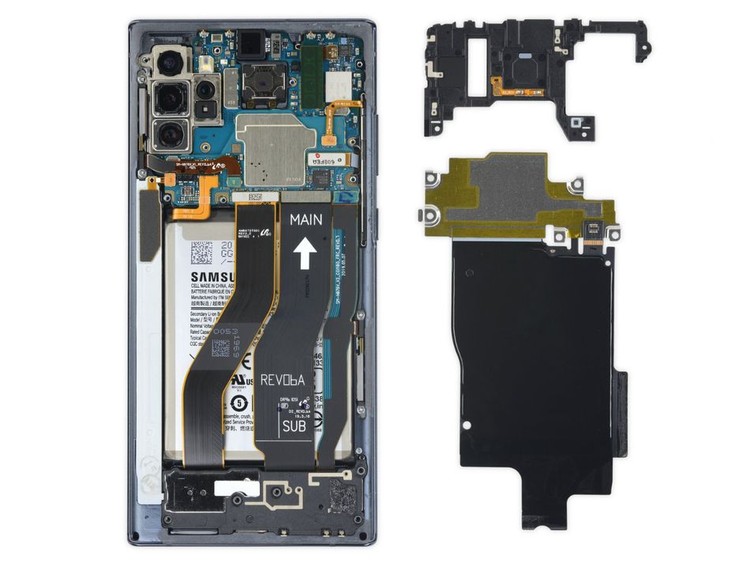

Seperti ponsel Pixel, motherboard Galaxy Note 10+ 5G diletakan di bagian atas. Foto: ifixit

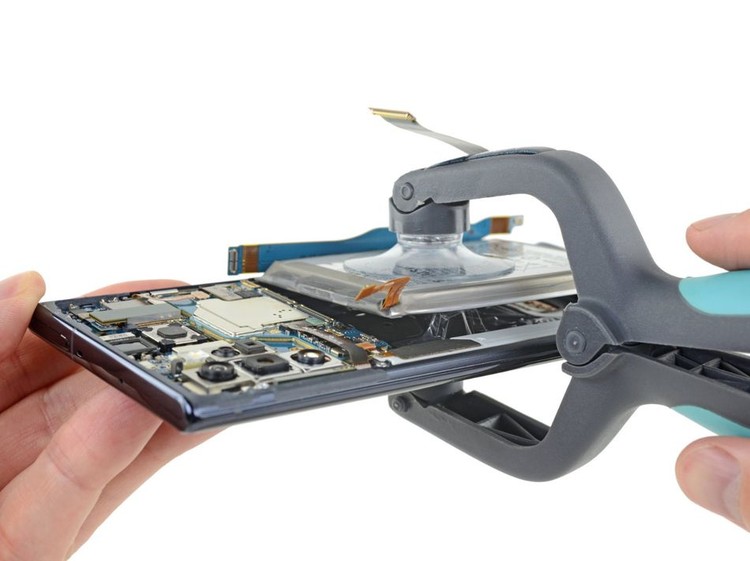

Selanjutnya melepaskan baterai. ifixit harus melakukannya dengan hati-hati karena ada perekat bagian in dengan layar, belum lagi kabel-kabel yang terhubung. Foto: ifixit

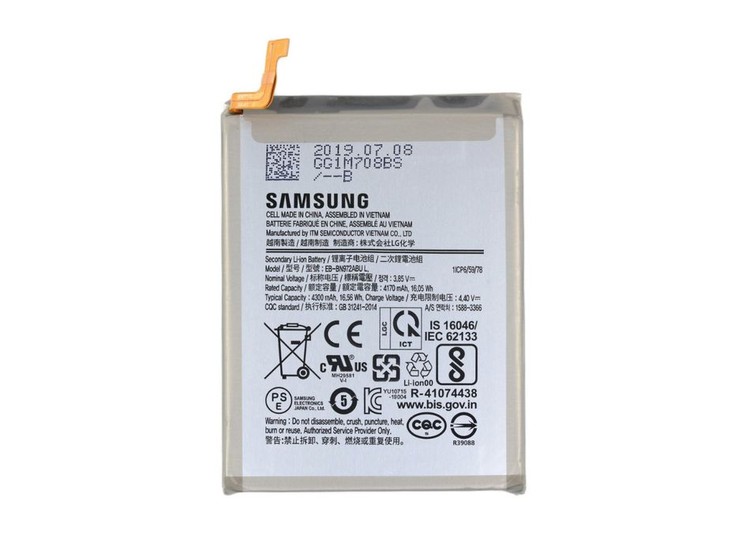

Baterai punya ukuran 77,3 mm x 58,4 mm x 5,5 mm, Bobotnya 59,1 gram atau beratnya 4,4 gram lebih dari baterai Note 9. Foto: ifixit

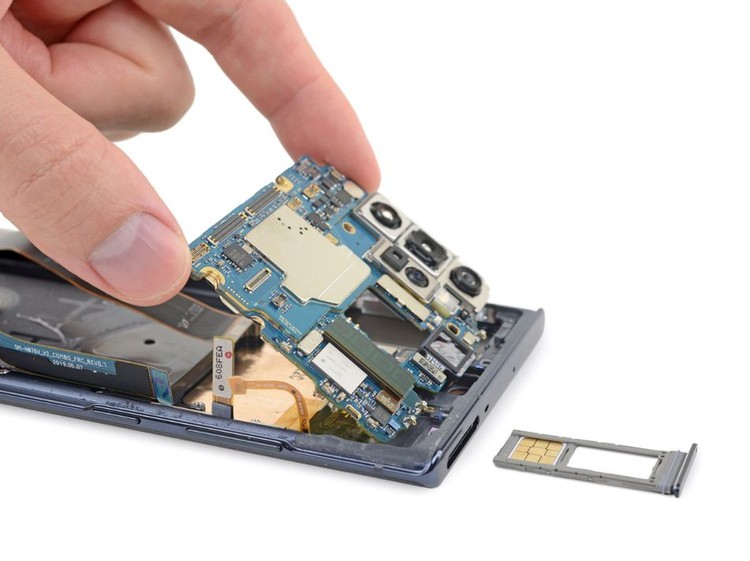

Untuk melepaskan motherboard terlebih dulu mengeluarkan SIM Card tray. Foto: ifixit

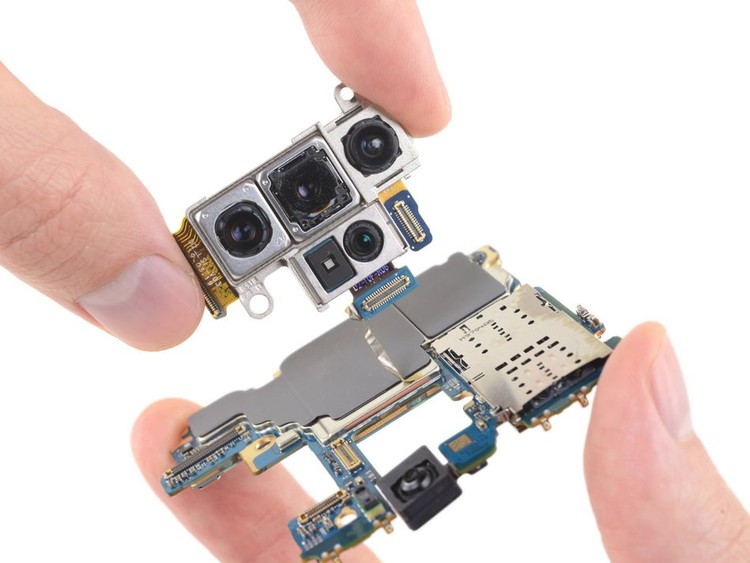

Modul kamera belakang ketika dilepas. Foto: ifixit

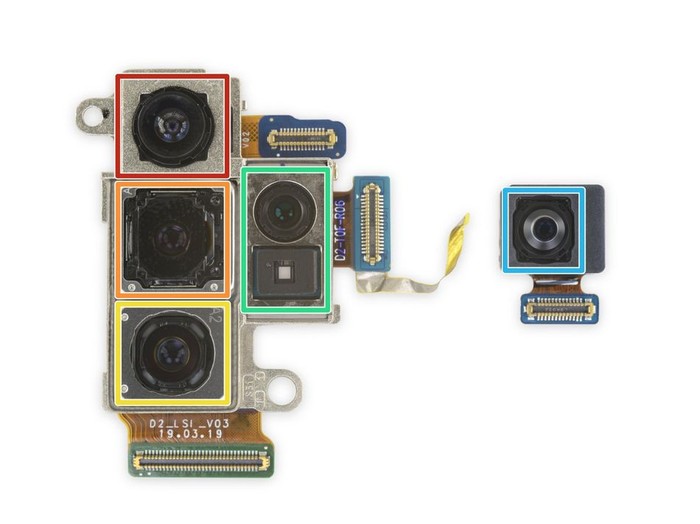

Modul kamera belakang dan depan. Foto: ifixit

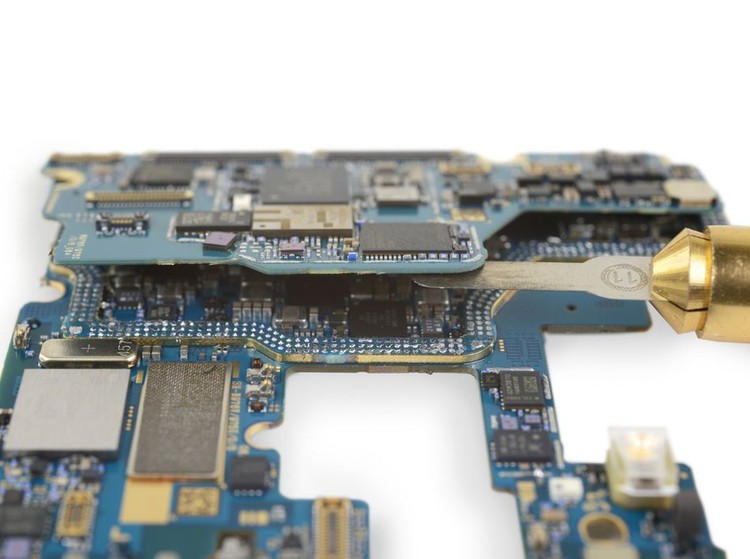

Seperti dilakukan Apple, Samsung menggunakan papan bertumbuk sehingga lebih menghemat ruang. Foto: ifixit

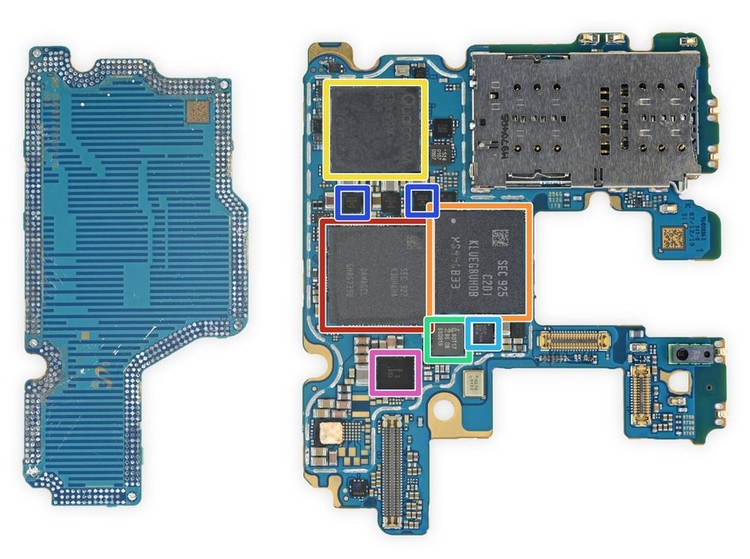

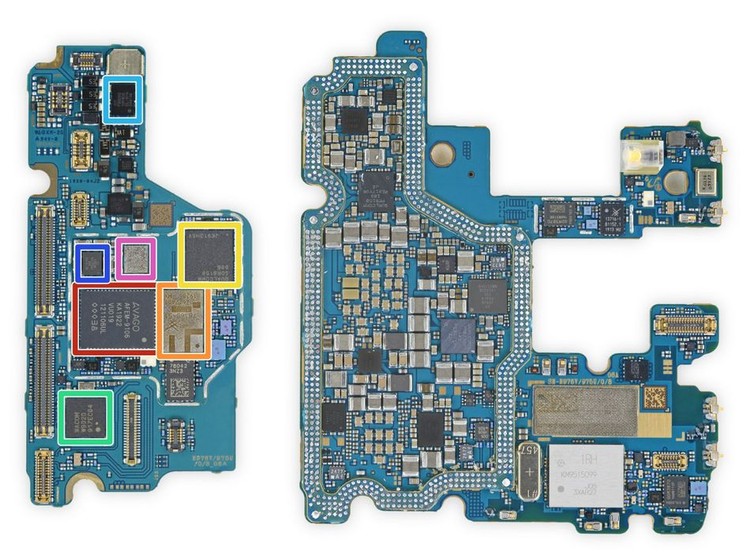

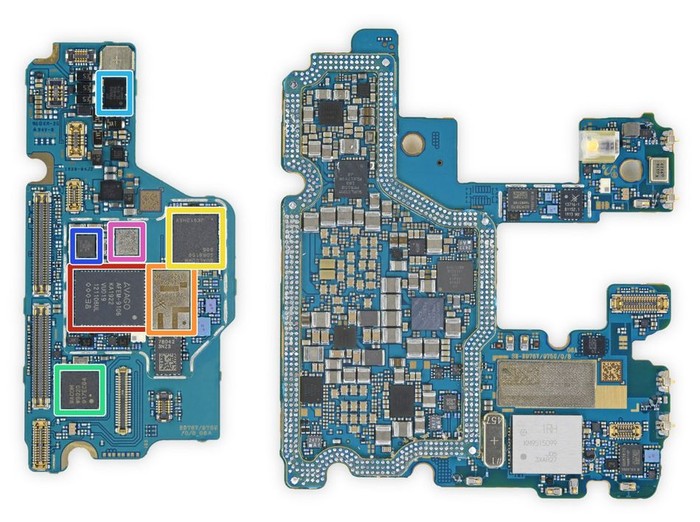

Ketika motherboard dibongkar. Merah adalah memori flash Samsung 12GB menyatu dengan Qualcomm Snapdragon 855 SoC; oranye adalah 256GB Samsung UFS 3.0 flash; kuning adalah Qualcomm 5G chip X50; dan NXP NFC controller (hijau); Semiconductor NCP59744 voltage regulator (biru muda); penguat audio (biru tua). Foto: ifixit
Berbagai transceiver dan pelacak disatukan. Foto: ifixit

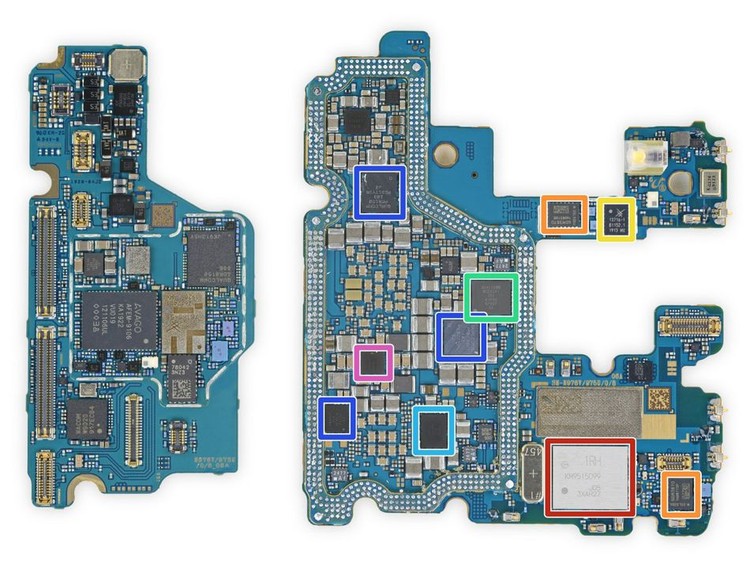

Di sebelah kanan adalah radio LTE Qualcomm (oranye), decoder audio Qualcomm (hijau), IC manajemen daya untuk modem X50 terintegrasi (PMIC, biru muda), PM8150 Qualcomm, PM8150C, dan PM8005 (mungkin PMIC, biru tua). Foto: ifixit

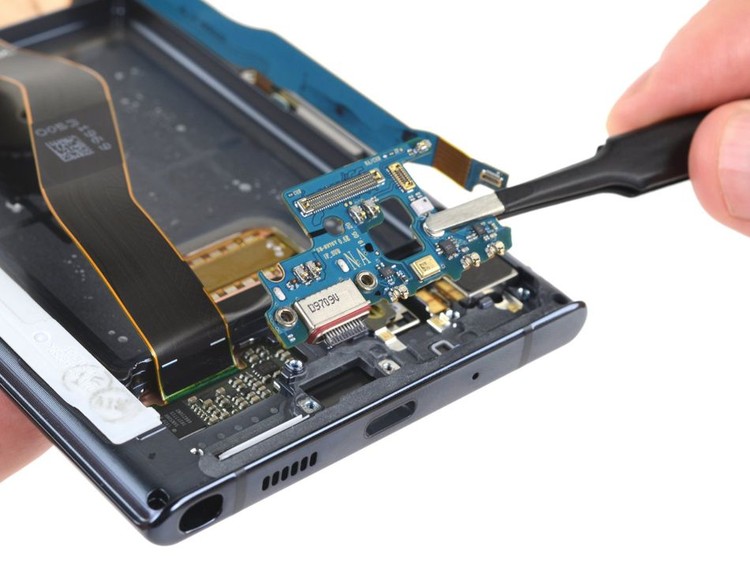

Di bagian bawah telepon, tidak ada yang baru, port USB-C dan mikrofon. USB-C ini disolder, bukan modular. Foto: ifixit

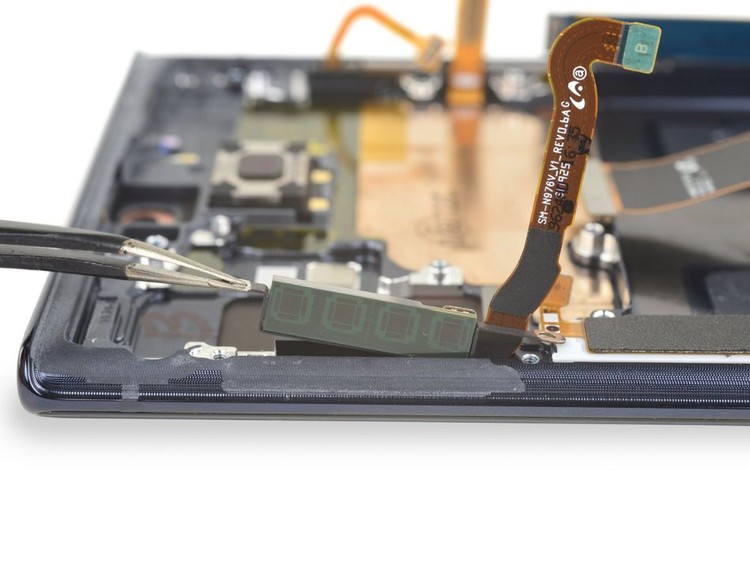

Ada dua modul antena di tepi telepon, yang dirancang untuk 5G dan berkontribusi pada sinyal 5G. Foto: ifixit

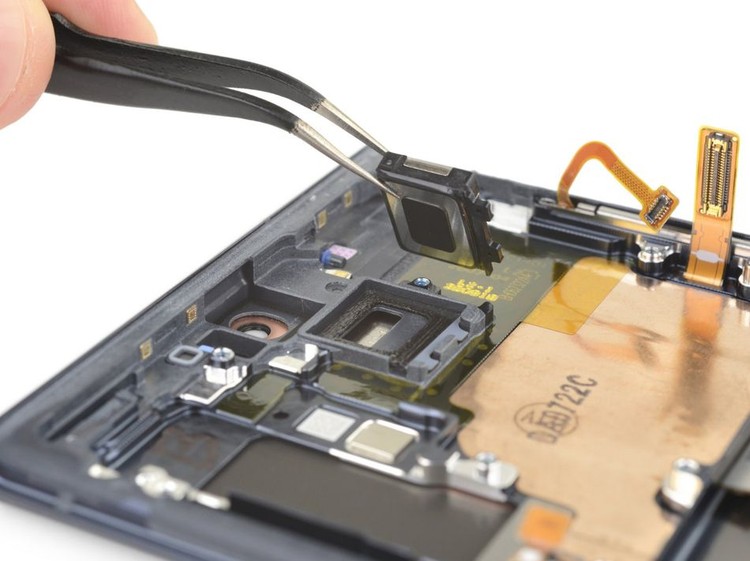

Earpiece speaker tersembunyi di balik layar. Foto: ifixit

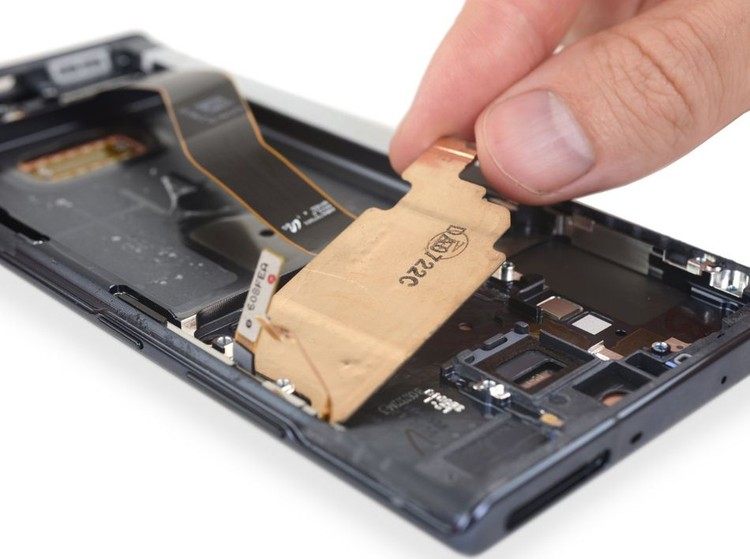

Pendingin Galaxy Note 10+ 5G. Foto: ifixit

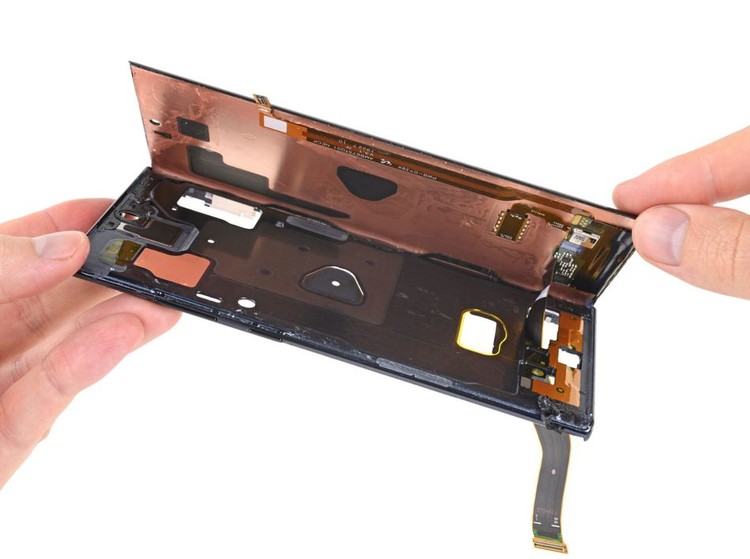

Membuka bagian layar. Foto: ifixit
Sensor sidik jari ultrasonik yang mirip dengan S10 terpasang di bagian belakang. Foto: ifixit
Setelah layar dilepas, kami dapat melihat lubang speaker. Foto: ifixit

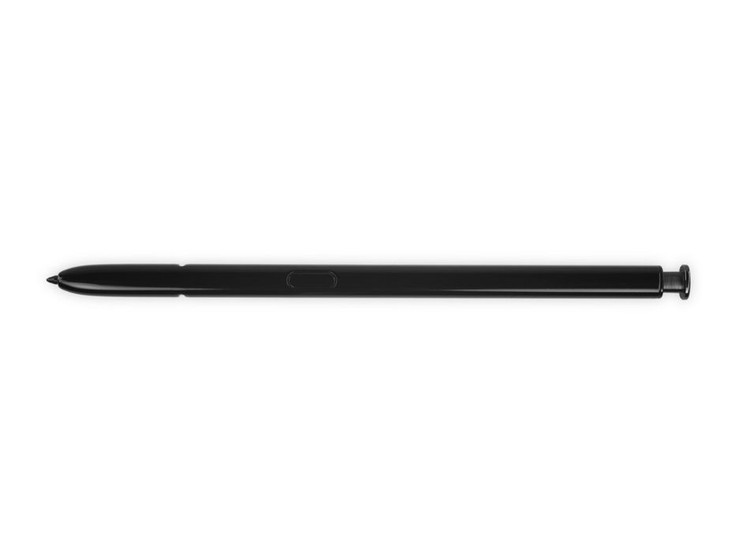

Saatnya S-Pen. Foto: ifixit

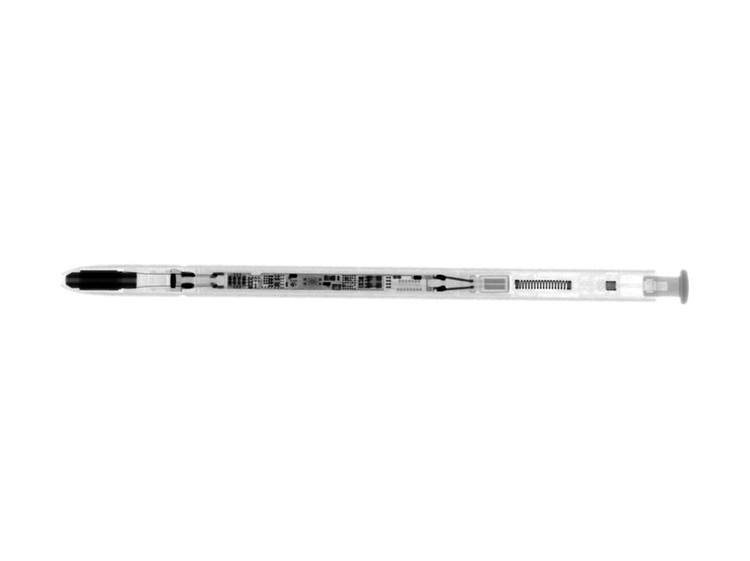

Ketika S-Pen di x-ray. Foto: ifixit

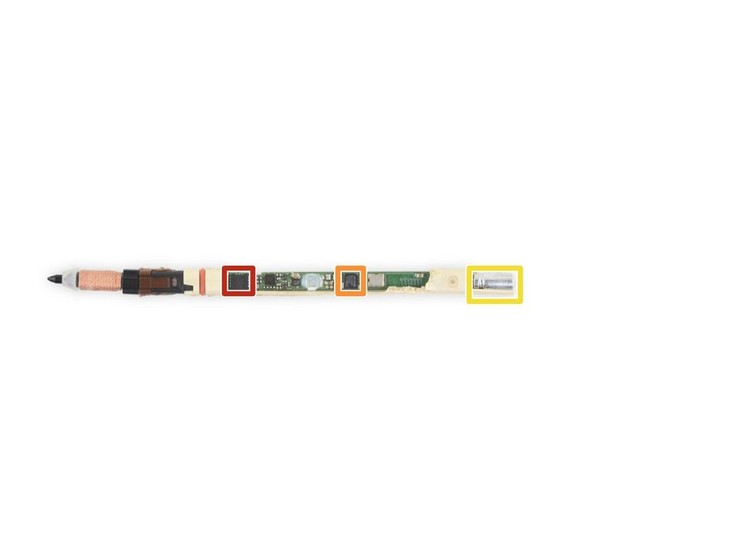

Inilah isi S-Pen. Foto: ifixit

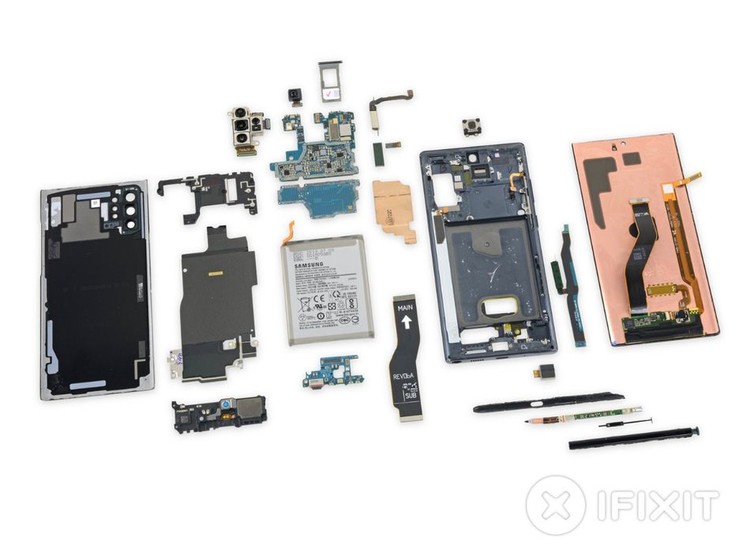

Ketika semua komponen Galaxt Note 10+ 5G dipreteli. Foto: ifixit
(/)
