Ketika Galaxy Note 10+ 5G Dipreteli

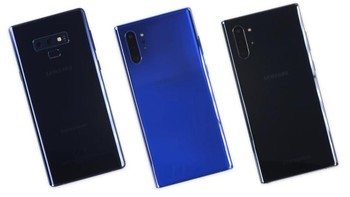

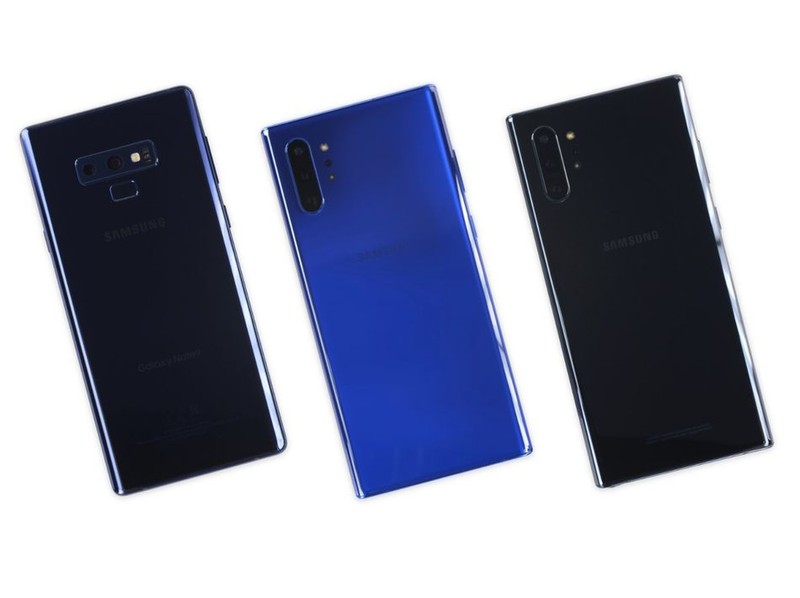

Ponsel yang dibongkar ifixit adalah Galaxy Note 10+ 5G. Foto: ifixit

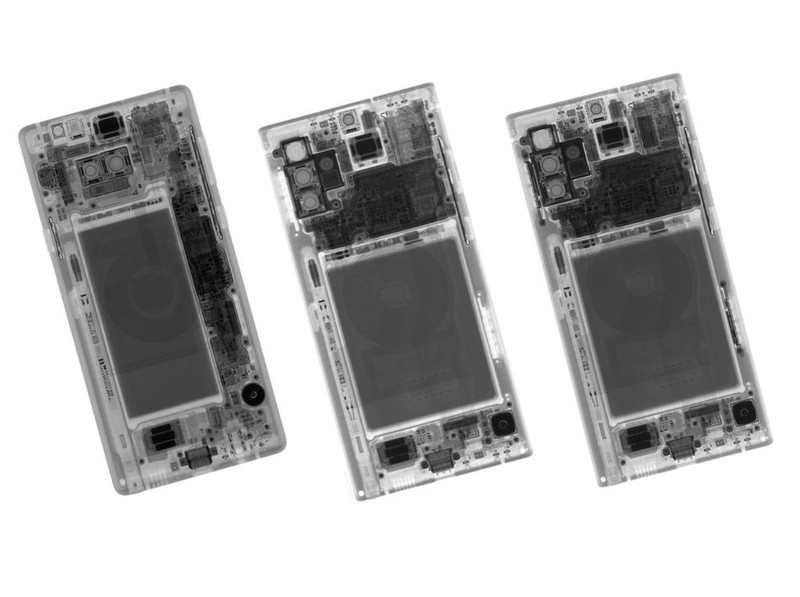

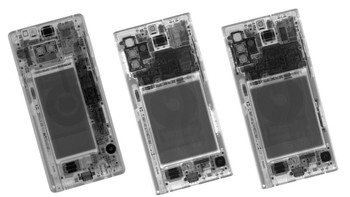

Beginilah ketika di x-ray. Foto: ifixit

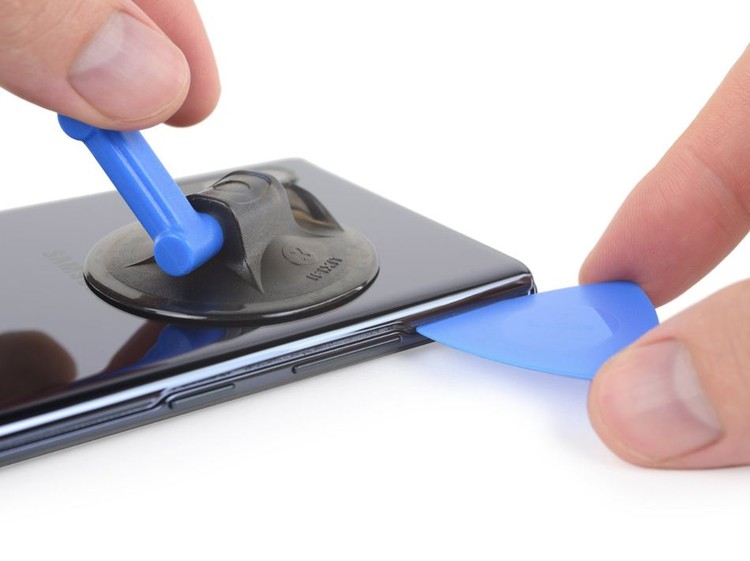

Karena menggunakan lem perekat, ifixit harus menggunakan peralatan tambahan untuk membuka Galaxy Note+ 5G. Foto: ifixit

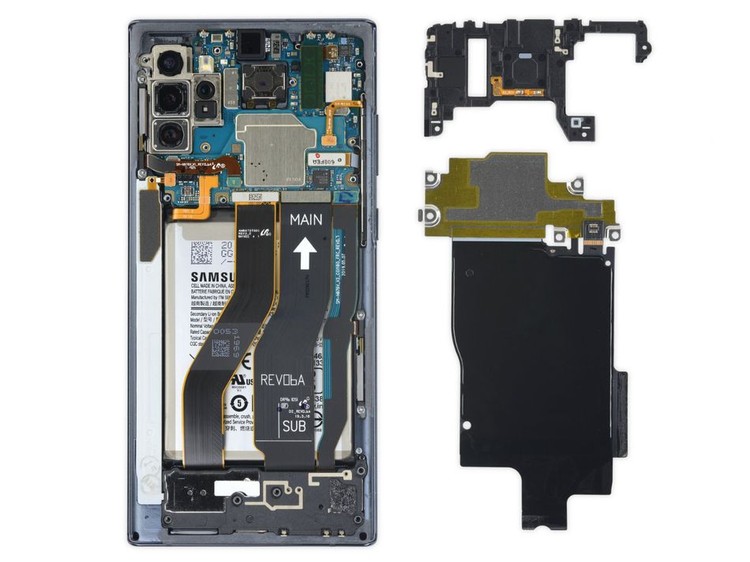

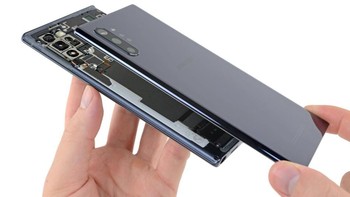

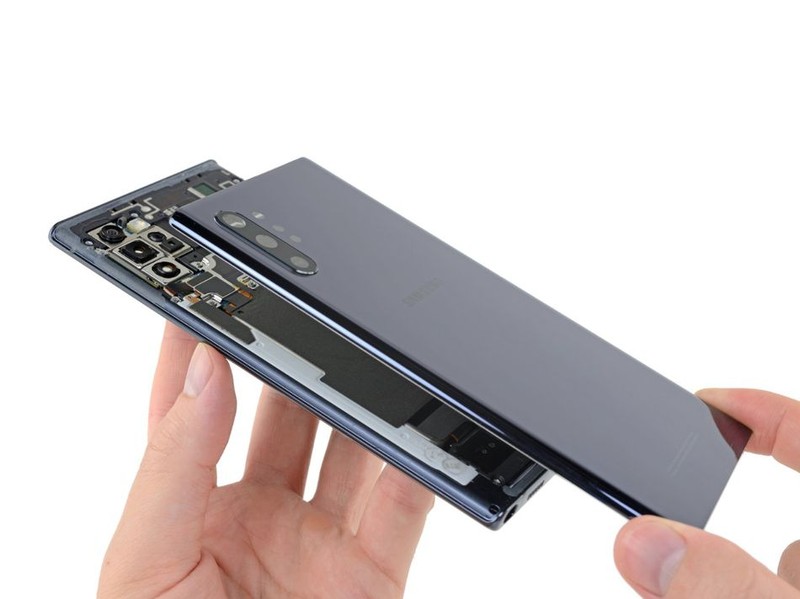

Ketika Galaxy Note 10+ 5G berhasil dibuka. Foto: ifixit

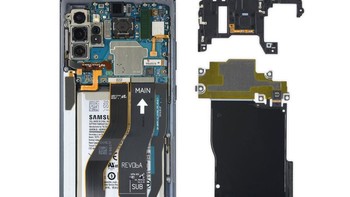

Seperti ponsel Pixel, motherboard Galaxy Note 10+ 5G diletakan di bagian atas. Foto: ifixit

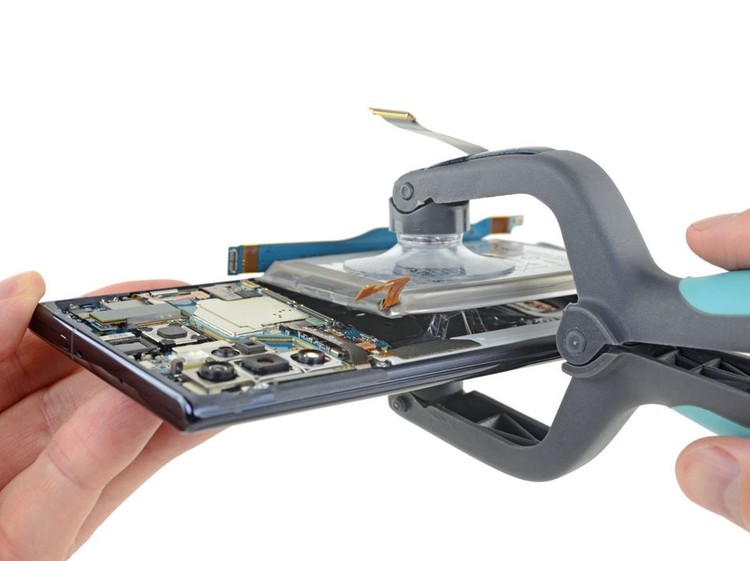

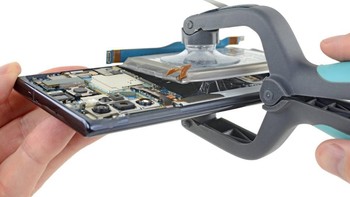

Selanjutnya melepaskan baterai. ifixit harus melakukannya dengan hati-hati karena ada perekat bagian in dengan layar, belum lagi kabel-kabel yang terhubung. Foto: ifixit

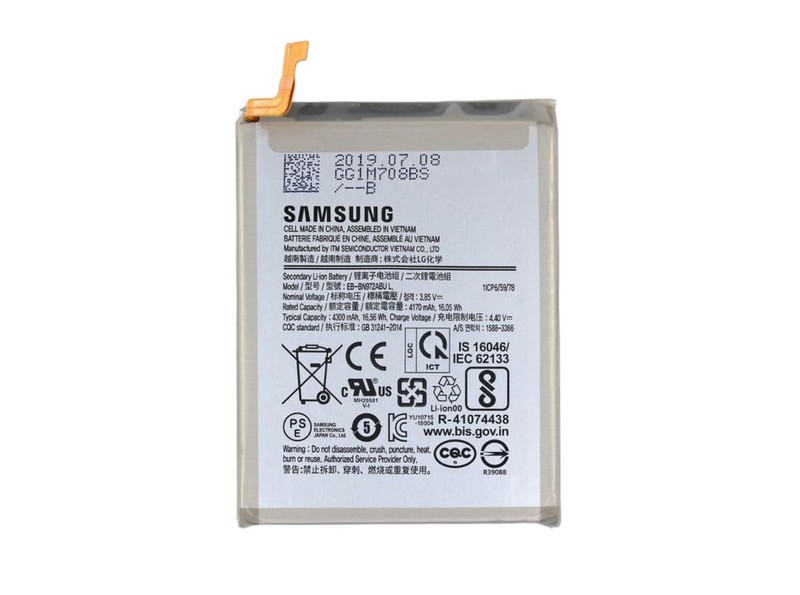

Baterai punya ukuran 77,3 mm x 58,4 mm x 5,5 mm, Bobotnya 59,1 gram atau beratnya 4,4 gram lebih dari baterai Note 9. Foto: ifixit

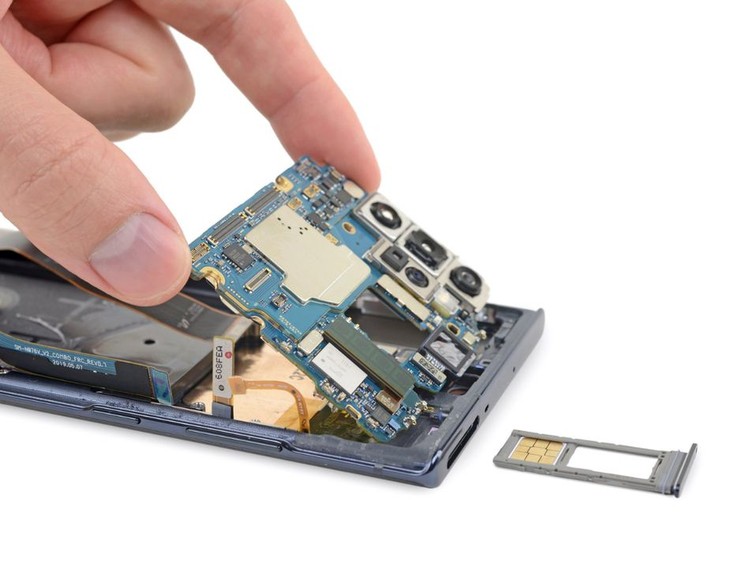

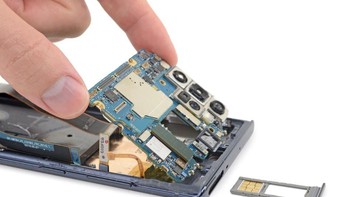

Untuk melepaskan motherboard terlebih dulu mengeluarkan SIM Card tray. Foto: ifixit

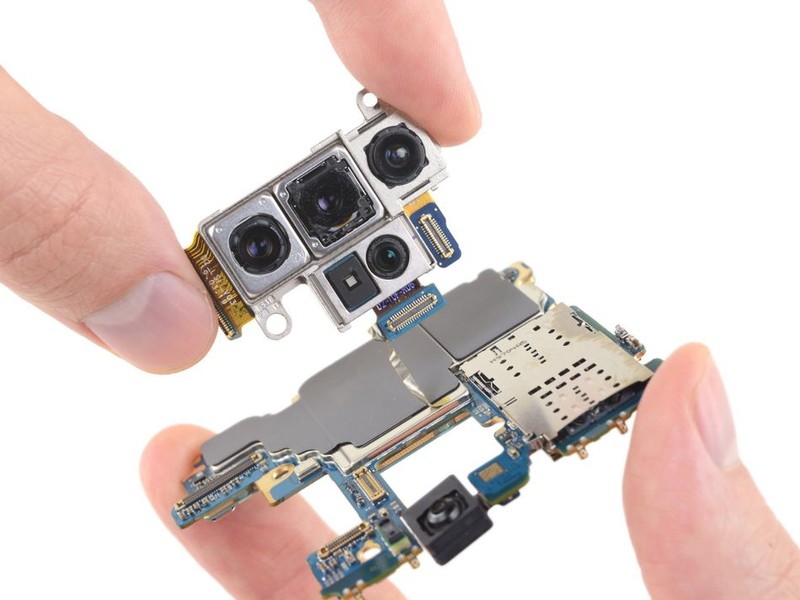

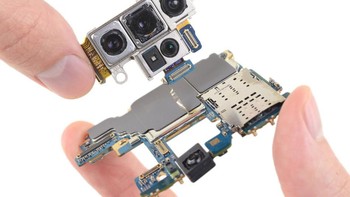

Modul kamera belakang ketika dilepas. Foto: ifixit

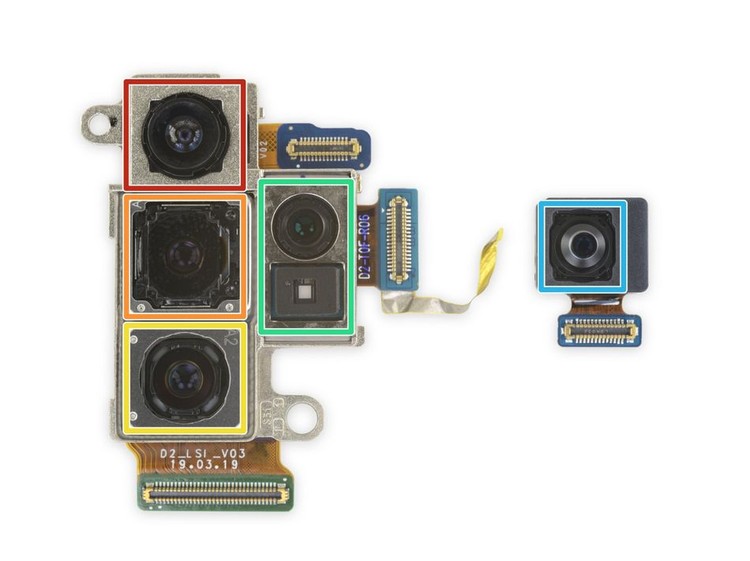

Modul kamera belakang dan depan. Foto: ifixit

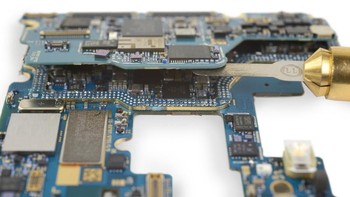

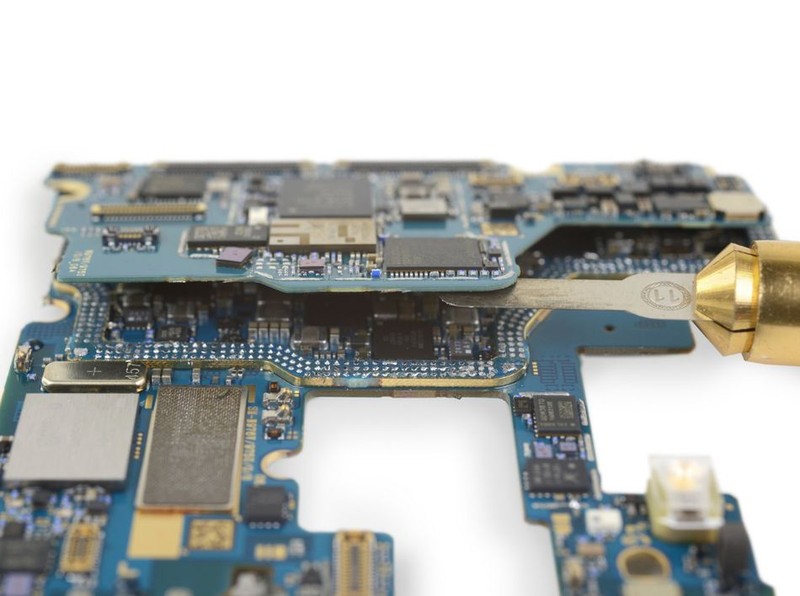

Seperti dilakukan Apple, Samsung menggunakan papan bertumbuk sehingga lebih menghemat ruang. Foto: ifixit

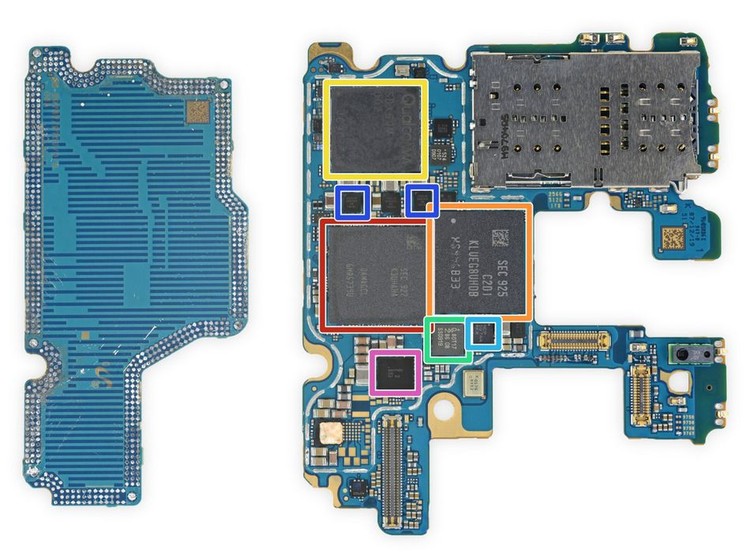

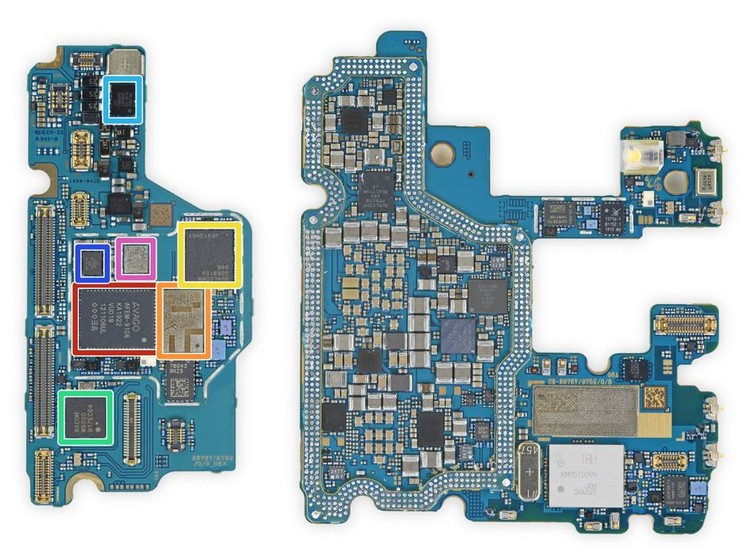

Ketika motherboard dibongkar. Merah adalah memori flash Samsung 12GB menyatu dengan Qualcomm Snapdragon 855 SoC; oranye adalah 256GB Samsung UFS 3.0 flash; kuning adalah Qualcomm 5G chip X50; dan NXP NFC controller (hijau); Semiconductor NCP59744 voltage regulator (biru muda); penguat audio (biru tua). Foto: ifixit

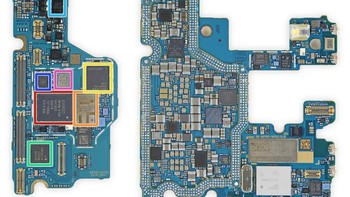

Berbagai transceiver dan pelacak disatukan. Foto: ifixit

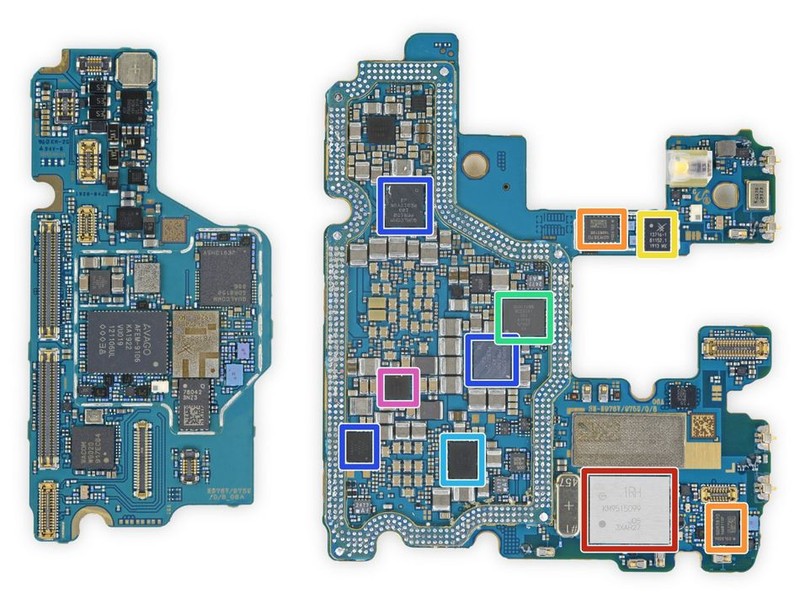

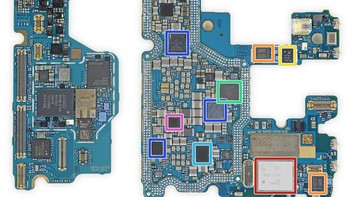

Di sebelah kanan adalah radio LTE Qualcomm (oranye), decoder audio Qualcomm (hijau), IC manajemen daya untuk modem X50 terintegrasi (PMIC, biru muda), PM8150 Qualcomm, PM8150C, dan PM8005 (mungkin PMIC, biru tua). Foto: ifixit

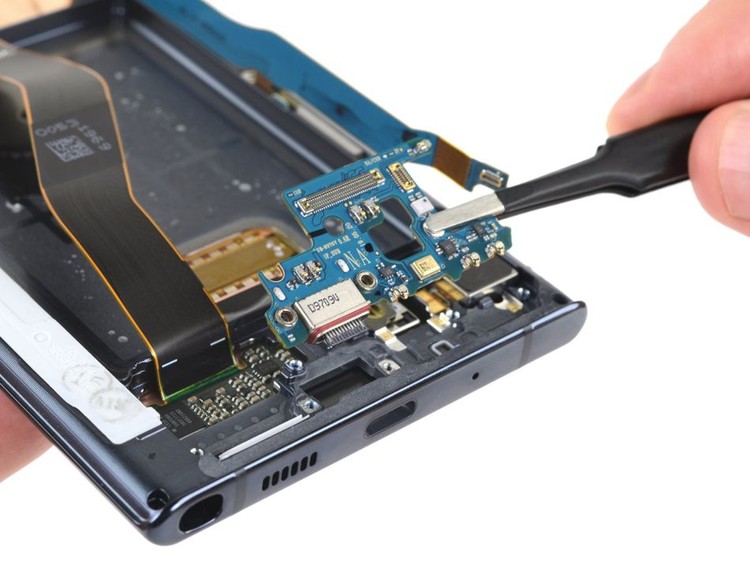

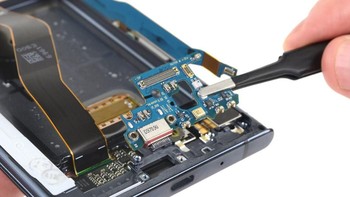

Di bagian bawah telepon, tidak ada yang baru, port USB-C dan mikrofon. USB-C ini disolder, bukan modular. Foto: ifixit

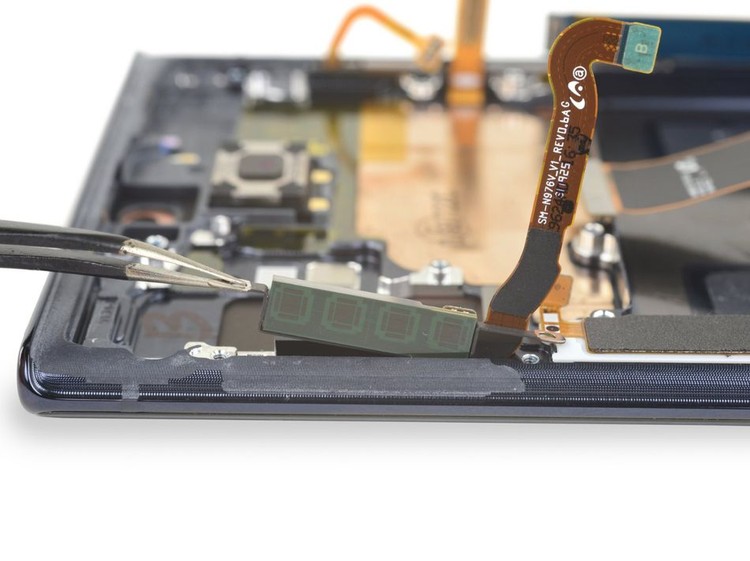

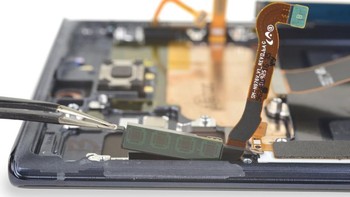

Ada dua modul antena di tepi telepon, yang dirancang untuk 5G dan berkontribusi pada sinyal 5G. Foto: ifixit

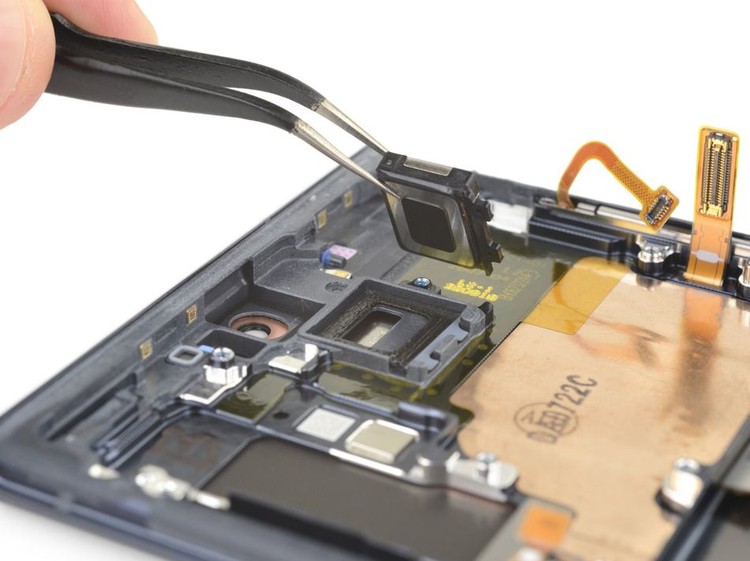

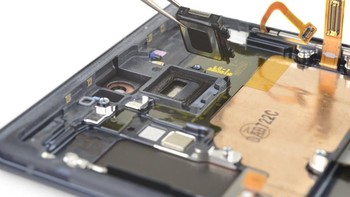

Earpiece speaker tersembunyi di balik layar. Foto: ifixit

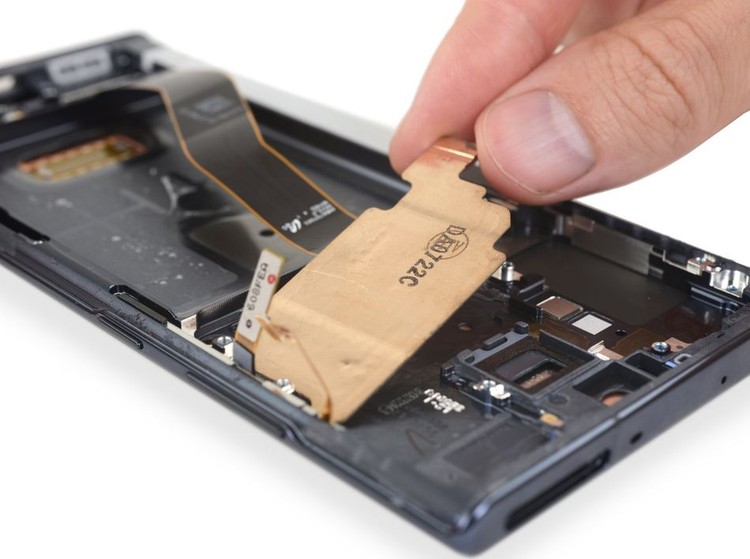

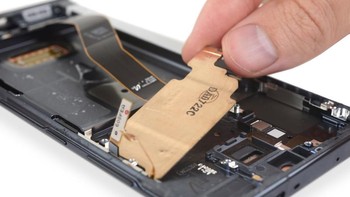

Pendingin Galaxy Note 10+ 5G. Foto: ifixit

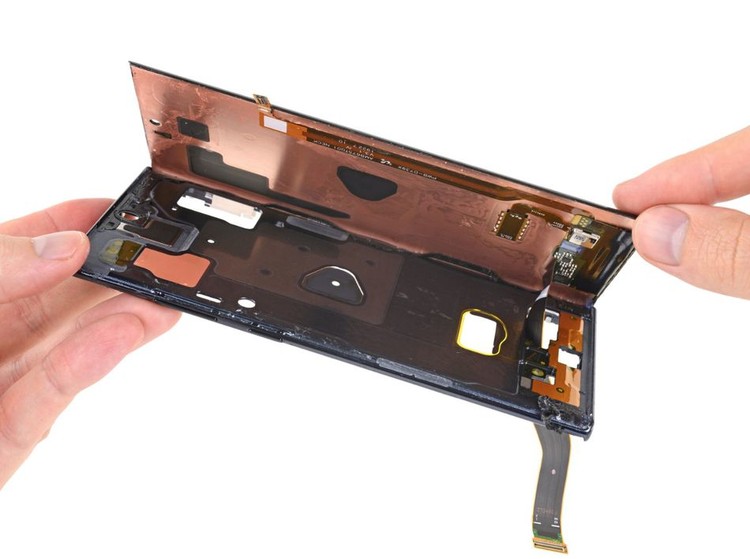

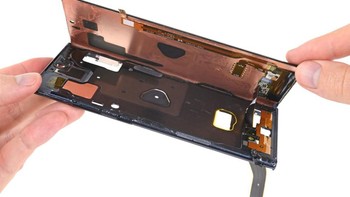

Membuka bagian layar. Foto: ifixit

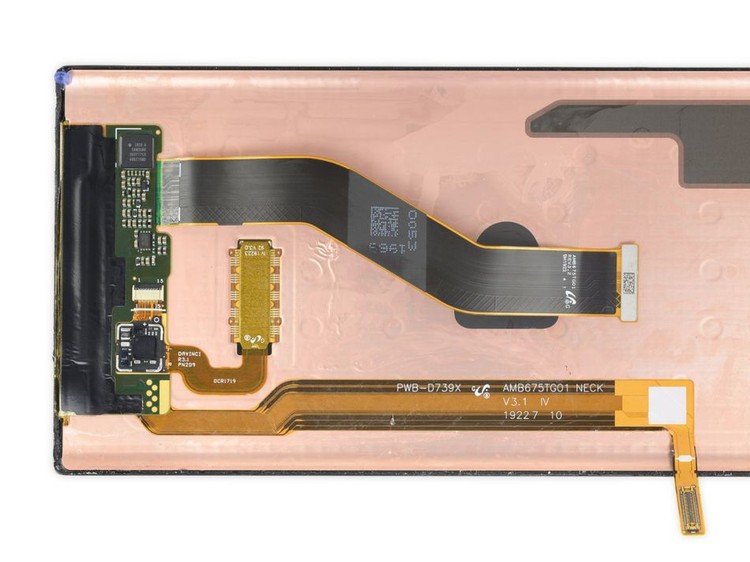

Sensor sidik jari ultrasonik yang mirip dengan S10 terpasang di bagian belakang. Foto: ifixit

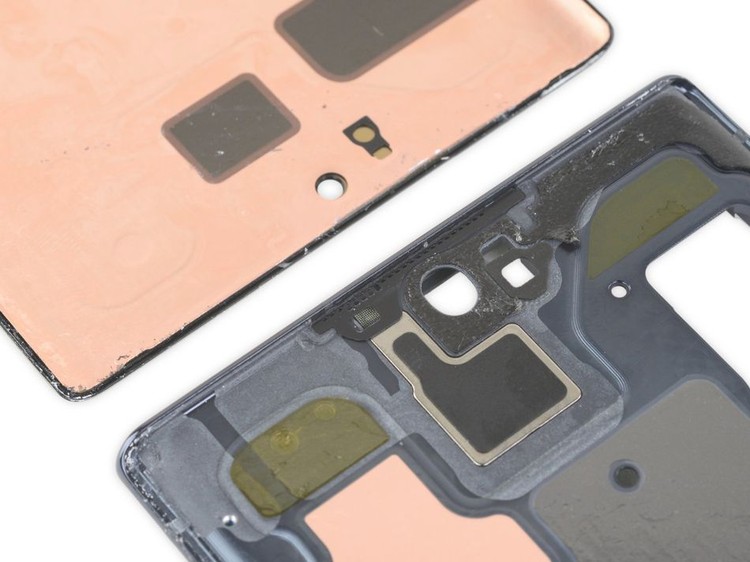

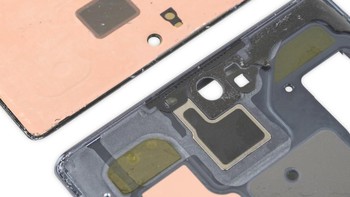

Setelah layar dilepas, kami dapat melihat lubang speaker. Foto: ifixit

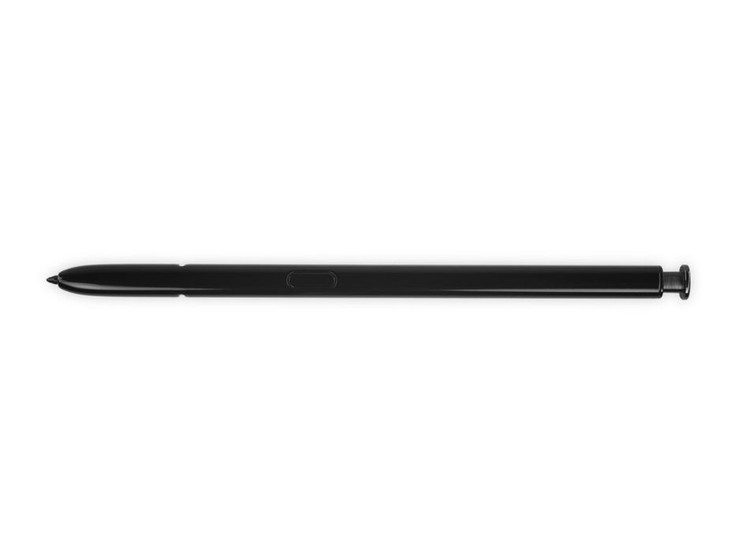

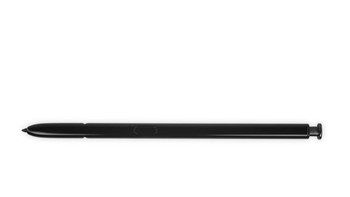

Saatnya S-Pen. Foto: ifixit

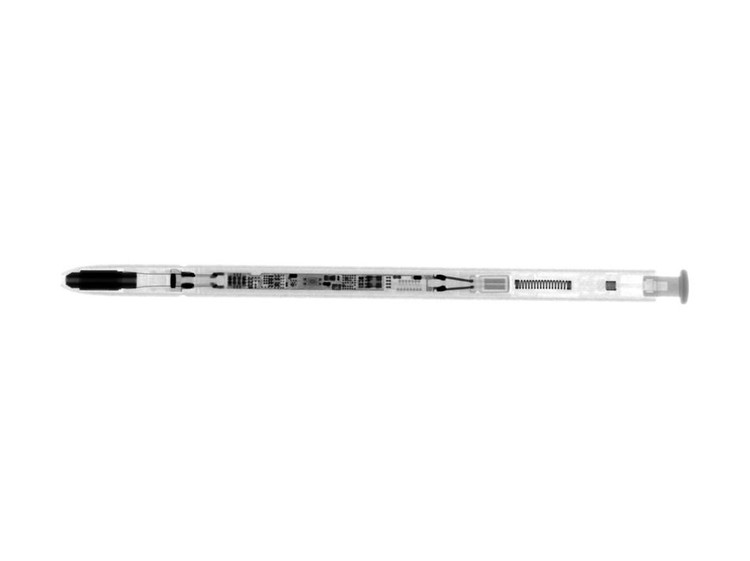

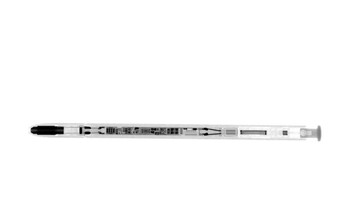

Ketika S-Pen di x-ray. Foto: ifixit

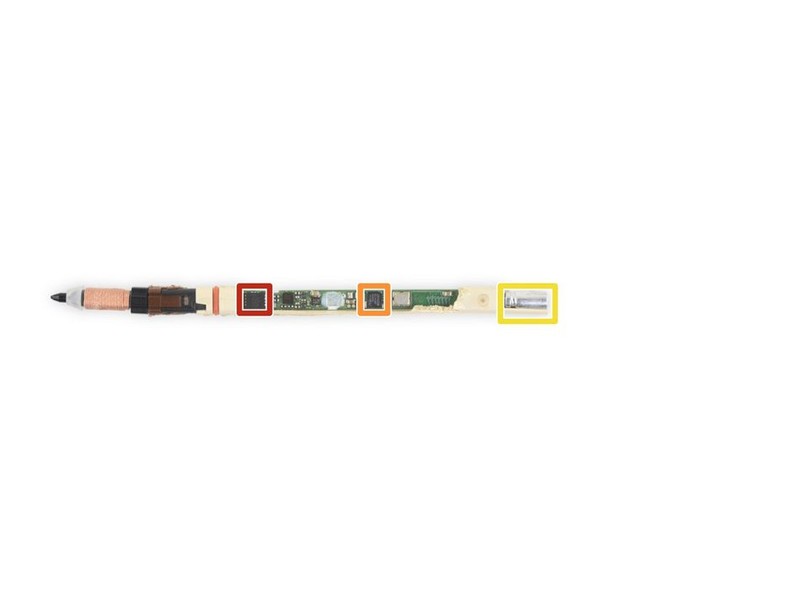

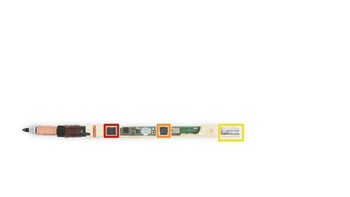

Inilah isi S-Pen. Foto: ifixit

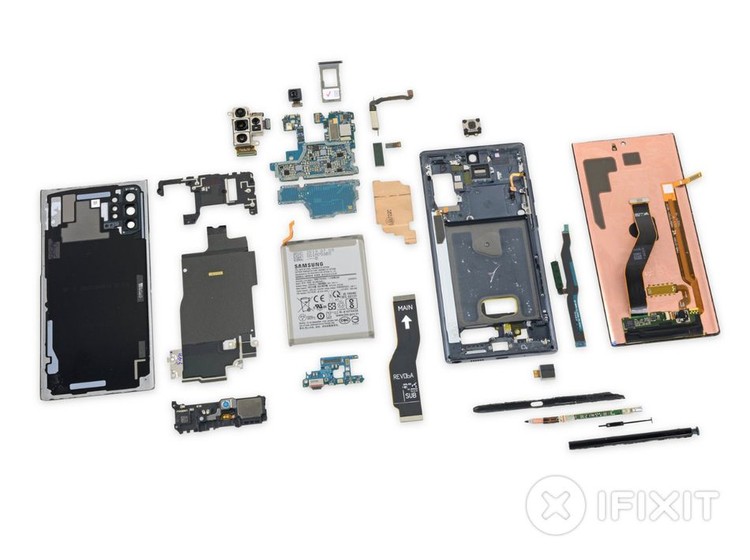

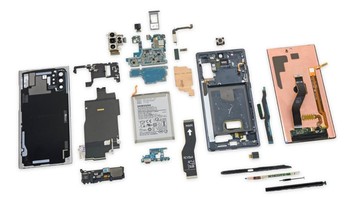

Ketika semua komponen Galaxt Note 10+ 5G dipreteli. Foto: ifixit
