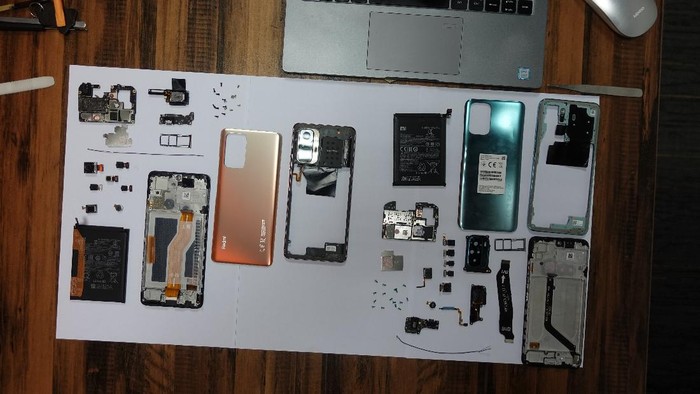

Xiaomi bongkar jeroan Redmi Note 10 Series
Xiaomi Bongkar Isi Redmi Note 10 Series Foto: Dok. Xiaomi
Jakarta -

Xiaomi kembali melakukan sesi teardown yang dilakukan secara virtual lewat konferensi video. Kali ini giliran Redmi Note 10 dan Redmi Note 10 Pro yang dikuliti. Seperti apa?

Sesi teardown ini dilakukan oleh Senior Technical Support Engineer Xiaomi Indonesia Woro Prasetio. Sebelum mulai, ia mengingatkan bahwa proses membongkar ponsel seperti ini baiknya hanya dilakukan orang berpengalaman untuk menghindari kerusakan permanen saat dirakit kembali.

Woro mulai dengan membongkar Redmi Note 10. Sebelum dibongkar, perangkat ini dipanasi terlebih dahulu dengan suhu 75-80 derajat Celsius selama 3-4 menit agar perekat di cover belakangnya bisa dilepas dengan mudah. Setelah itu cover ini diangkat menggunakan suction cup.

Begitu cover diangkat, Woro langsung melepas 16 baut yang berada di bagian atas dan bawah ponsel untuk melepas middle frame dan membuka akses ke mainboard. Middle frame ini adalah lis yang mengelilingi bagian samping ponsel dan terbuat dari plastik.

Tombol power yang merangkap sebagai sensor sidik jari ikut terlepas, begitu juga dengan antena Wi-Fi dan GPS, setelah middle frame diangkat. Di bawahnya ada cover lensa kamera yang terpisah dengan middle frame.

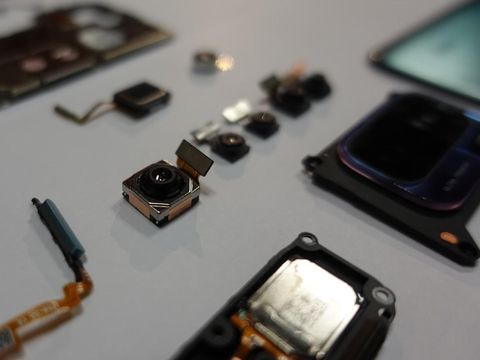

Xiaomi bongkar jeroan Redmi Note 10 SeriesSensor kamera Redmi Note 10 Foto: Dok. Xiaomi

Empat kamera belakang yang digunakan Redmi Note 10 disusun secara terpisah, tidak menyatu dalam satu modul. Kamera ini terdiri dari kamera utama 48 MP, kamera ultrawide 8 MP, kamera makro 2 MP dan depth sensor 2 MP.

Setelah semua langkah tadi akhirnya tiba di mainboard yang memperlihatkan system-on-chip (SoC) Snapdragon 678 yang digunakan Redmi Note 10.

"Di sini ada mekanisme untuk mengurangi panas itu menggunakan thermal paste, jadi dari si chipsetnya sendiri dilumuri thermal paste lalu ke shield-nya, lalu dia ke body handphone-nya untuk meredam panas," jelas Woro dalam acara teardown Redmi Note 10 Series, Kamis (29/4/2021).

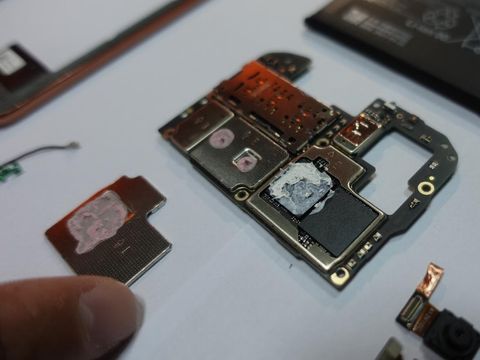

Xiaomi bongkar jeroan Redmi Note 10 SeriesChipset Snapdragon 678 yang digunakan Redmi Note 10 Foto: Dok. Xiaomi

Redmi Note 10 memiliki dua speaker yang ditempatkan di bagian atas dan bawah ponsel. Selain speaker, bagian sub-board ponsel juga dihuni oleh headphone jack 3,5 mm dan port USB-C yang dilengkapi dengan karet untuk mencegah masuknya debu dan percikan air.

Di bagian ini juga terdapat linear motor yang memberikan haptic feedback saat layar ditekan. Baterai Redmi Note 10 yang berkapasitas 5.000 mAh dan didukung pengisian cepat 33W juga ikut diangkat dengan cara yang agak rumit karena memiliki perekat tambahan.

Setelah itu Woro beralih ke Redmi Note 10 Pro. Proses persiapan sebelum dibongkar sama seperti saudaranya yaitu harus dipanaskan terlebih dulu sebelum cover belakangnya dilepas menggunakan suction cup.

Cover belakang Redmi Note 10 Pro menggunakan material kaca, sedangkan versi regulernya menggunakan plastik. Setelah melepas cover belakang, Woro mulai melepas 17 baut untuk memisahkan middle frame.

Redmi Note 10 Pro juga dilengkapi dengan fitur NFC yang ada di middle frame. Posisi antena NFC ini tepat di samping kamera belakang, jadi jika ingin menempelkan kartu uang elektronik sebaiknya di bagian itu.

"Banyak sih user kita yang belum mengetahui nggak tahu posisi NFC-nya. Jadi posisinya di samping kamera. Jadi kalau ngetap-nya itu di bagian bawah mungkin kurang sensitif," jelas Woro.

Xiaomi bongkar jeroan Redmi Note 10 SeriesSensor kamera Redmi Note 10 Pro Foto: Dok. Xiaomi

Berbeda dengan versi regulernya, cover kamera belakang Redmi Note 10 Pro menyatu dengan middle frame-nya. Tampilannya cukup menonjol untuk mengakomodasi sensor kamera utama 108 MP yang cukup tebal. Kamera utama ini didampingi oleh kamera ultrawide 8 MP, kamera makro 5 MP, dan depth sensor 2 MP.

Setelah melepaskan beberapa konektor, Woro tiba di bagian mainboard. Di sini ditemukan SoC Snapdragon 732G. Sama seperti saudaranya, Redmi Note 10 Pro juga mengandalkan thermal paste untuk mendinginkan perangkat.

Xiaomi bongkar jeroan Redmi Note 10 SeriesChipset Snapdragon 732G di mainboard Redmi Note 10 Pro Foto: Dok. Xiaomi

Selanjutnya bagian yang dibongkar adalah bagian bawah yang diisi oleh speaker, dan sub-board yang diisi USB-C serta beberapa konektor. Redmi Note 10 Pro juga memiliki speaker di bagian atas yang merangkap sebagai receiver untuk menerima panggilan telepon.

Bagian terakhir yang dilepaskan adalah baterai berkapasitas 5.020 mAh yang didukung pengisian cepat 33W. Charger 33W juga sudah disertakan di dalam kotak penjualan, jadi tidak perlu lagi mencari charger di luaran.
